阀门结构和零部件的术语解释

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。阀门根据材质还分为铸铁阀门,铸钢阀门,不锈钢阀门(201、304、316等),铬钼钢阀门,铬钼钒钢阀门,双相钢阀门,塑料阀门,非标订制阀门等。

阀门也是由各部件结构组成的一体式阀门,各种不同阀门结构部件有所不同,该文中就阀门的各部件名词术语中英文简介。


序号

阀门名词术语

英语翻译

说明

1

结构长度

face to face dimension

直通式为进、出口端面之间的距离,角式为进口(或出口)端面到出口(或进口)轴线的距离

2

结构形式

type of construction

各类阀门在结构和几何形状上的主要特征

3

直通式

through way type

进、出口轴线重合或相互平行的阀体形状

4

角式

angle type

进、出口轴线相互垂直的阀体形式

5

直流式

y-globe type

通路成一直线,阀杆位置与阀体通路轴线成锐角的阀体形状

6

三通式

three way type

具有三个通路方向的阀体形式

7

t形三通式

t-pattern three way

塞子(或球体)的通路呈“t”形的三通式

8

l形三通式

l-pattern three way

塞子(或球体)的通路呈“l”形的三通式

9

平衡式

balance type

利用介质压力平衡、减少阀杆轴向力的结构形式

10

杠杆式

lever type

采用杠杆带动启闭件的结构形式

11

常开式

normally open type

无外力作用时,启闭件自动处于开启位置的机构形式

12

常闭式

normally closed type

无外力作用时,启闭件自动处于关闭位置的机构形式

13

保温式

steam jacket type

带有蒸汽加热夹套结构的各种阀门

14

波纹管密封式

bellows seal type

用波纹管作阀杆主要密封的各种阀门

15

阀体

body

与管道(或机器设备)直接连接,并控制介质流通的阀门主要零件

16

阀盖

bonnet

阀体相连并与阀体(或通过其他零件,如隔膜等)构成压力腔的主要零件

17

启闭件

disc

用于截断或调节介质流通的零件的统称,如闸阀中的闸板,节流阀中的阀瓣等

18

阀瓣

disc

截止阀、节流阀、止回阀等阀门中的启闭件

19

阀座

seat ring

安装在阀体上,与启闭件组成密封副的零件

20

密封面

sealing face

启闭件与阀座(阀体)紧密贴合,起密封作用的两个接触面

21

阀杆

stem

将启闭力传递到启闭件上的主要零件

22

阀杆螺母

yoke bushing

与阀杆螺纹构成运动副的零件

23

填料函

stuffing box

在阀盖(或阀体)上,充填填料,用来阻止介质由阀杆处泄漏的一种结构

24

填料箱

stuffing box

充填填料,阻止介质自阀杆处泄漏的零件

25

填料压盖

gland

用以压紧填料达到密封的零件

26

填料

packing

装入填料函(或填料箱)中,阻止介质从阀杆泄漏的填充物

27

填料垫

packing seat

支撑填料,保持填料密封的零件

28

支架

yoke

在压盖或阀体上,用于支撑阀杆螺母和传动机构的零件

29

上密封

back seat

当阀门全开时,阻止介质向填料函处渗透的一种密封结构

30

内压自封

pressure seat

利用介质压力使阀体与阀盖连接处实现自动密封的机构

31

阀杆头部尺寸

dimension of valve stem head

阀杆与手轮、手柄或其它操纵机构装配连接部位的机构尺寸

32

阀杆端部尺寸

dimension of valve stem
  end

阀杆与启闭件连接部位的结构尺寸

33

连接槽尺寸

dimension of connecting channel

启闭件与阀杆装配连接部位的机构尺寸

34

撞击手轮

impact hand wheel

利用撞击作用力以减轻阀门操作力的手轮结构

35

连接形式

type of connection

阀门与管道或机器设备的连接所采用的各种方式(如法兰连接、螺纹连接、焊接连接等)

36

电动装置

electric actuator

用电力启闭或调节阀门的驱动装置

37

气动装置

pneumatic actuator

用气压力启闭或调节阀门的驱动装置

38

液动装置

hydraulic actuator

用液压力启闭或调节阀门的驱动装置

39

电磁动装置

electro magnetic actuator

用电磁力启闭阀门的驱动装置

40

电-液动装置

electro-hydraulic actuator

用电力和液压力启闭阀门的驱动装置

41

电磁-液动装置

electro magnetic-hydraulic actuator

用电磁力和液压力启闭阀门的驱动装置

42

气-液动装置

pneumatic-hydraulic actuator

用气压力和液压力启闭阀门的驱动装置

43

蜗杆传动装置

worm gear actuator

用蜗杆机构启闭或调节阀门的装置

44

圆柱齿轮传动装置

cylindrical gear actuator

用圆柱齿轮机构启闭或调节阀门的装置

45

圆锥齿轮传动装置

conical gear actuator

用圆锥齿轮机构启闭或调节阀门的装置

46

闸板

wedge disc

闸阀中的启闭件,其型式有单闸板、双闸板、弹性闸板

47

单闸板

single gate disc

整体制造的一种刚性闸板结构

48

双闸阀

double gate disc

由两块闸板组成的一种闸板结构

49

弹性闸板

flexible gate disc

能产生弹性变形的一种闸板结构

50

球体

ball

球阀中的启闭件

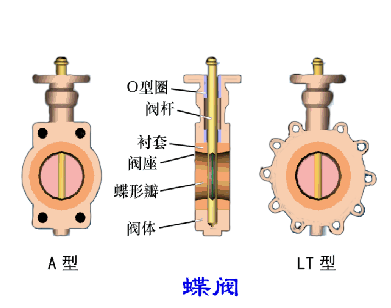

51

蝶板

disc

蝶阀中的启闭件

52

隔膜

diaphragm

隔膜阀中的启闭件

53

塞子

plug

旋塞阀中的启闭件

54

销轴

hinge pin

旋启式止回阀中,阀瓣绕其旋转的固定轴

55

摇杆

arm

旋启式止回阀中,连接阀瓣与销轴,并绕销轴旋转的零件

56

喉径

throat diameter

安全阀阀座通路最小截面的直径

57

调节螺套

adjusting bolt

安全阀中调节弹簧压缩量的套筒式零件

58

弹簧座

spring plate

安全阀中支撑弹簧的零件

59

导向套

valve guide

安全阀中对阀瓣起导向作用的零件

60

反冲盘

disc holder

安全阀中与阀瓣连接,用以改变介质流向,增加开启高度的零件

61

调节圈

adjusting ring

安全阀中与阀座或导向套连接,用以调节启闭压差的零件

62

调节弹簧

regulation spring

减压阀中,用来调定出口压力的弹簧

63

复位弹簧

returnning spring

减压阀中,用来对启闭件起复位作用的弹簧

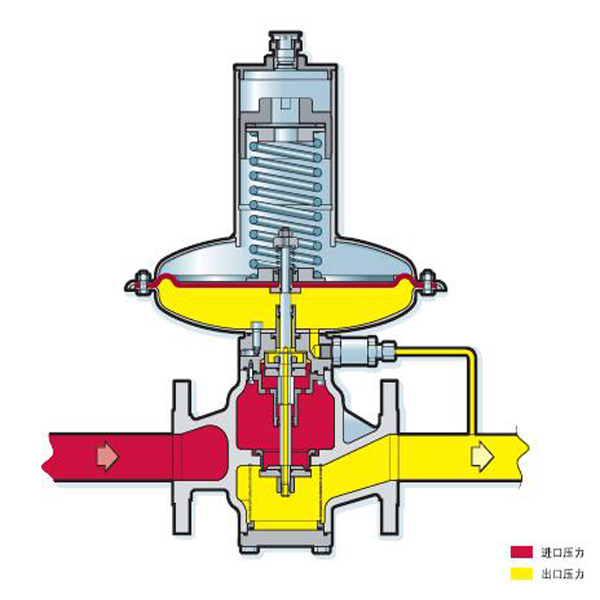

64

膜片

diaphragm

减压阀中起平衡阀前阀后压力作用的零件

65

阀片

disc

圆盘式疏水阀中的启闭件

66

钟形罩

inverted bucket

疏水阀中带动阀瓣动作的钟套形零件

67

浮球

ball float

疏水阀钟控制启闭的空心球体

68

浮桶

bucket float

疏水阀中带动阀瓣动作的桶形零件


以上关于阀门的各部件名词术语中英文简介希望对各用户有所帮助,关于更多阀门的相关知识及选型可致电我公司销售部沟通探讨。
