管道直径、流量、流速、压力之间的关系

阀门是管路流体输送系统中控制部件,用来改变通路断面和介质流动方向,具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀门,从最简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格繁多, 阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等各种类型流体地流动。那么阀门的里的管道直径、流量、流速、压力之间有什么关系呢?该文中详细介绍。

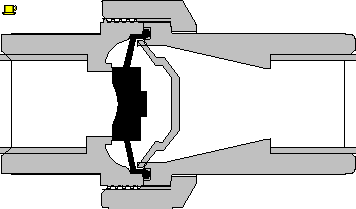

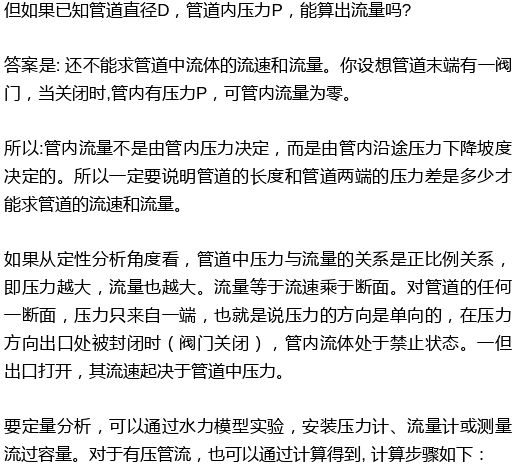

首先 流量=流速×管道内径×管道内径×π÷4; 所以流量和流速基本上知道一个就能算出另一个参数.


1、计算管道的比阻s,如果是旧铸铁管或旧钢管,可用舍维列夫公式计算管道比阻s=0.001736/d^5.3  或用s=10.3n2/d^5.33计算,或查有关表格;

2、确定管道两端的作用水头差h=p/(ρg),如果有水平落差h(指管道起端比末端高出h),则h=p/(ρg) h

式中:h:以m为单位;

           p:为管道两端的压强差(不是某一断面的压强),p以pa为单位;

3、计算流量q:q = (h/sl)^(1/2)

4、流速v=4q/(3.1416 * d^2)

式中:q —— 流量,以m^3/s为单位;

             h —— 管道起端与末端的水头差,以m为单位;

             l —— 管道起端至末端的长度,以 m为单位。

更多关于阀门里管道直径、流量、流速、压力之间的关系,欢迎与我东正科技(donjoy)公司沟通交流。
