气动执行器基本结构
气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。气动执行器一般与阀门组成一体式的气动阀门。气动执行器有时还配备一定的辅助装置。常用的有阀门定位器和手轮机构。阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按控制器的控制信号,实现准确的定位。手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时,利用它可以直接操纵控制阀，以维持生产的正常进行。
气动阀门系列产品有：气动蝶阀，气动球阀，气动截止阀，气动闸阀，气动调节阀，气动调节阀门，气动防爆阀门，气动低温阀门，气动高温高压阀门等产品。
气动执行器基本结构：
气动执行器的调节机构的种类和构造大致相同，主要是执行机构不同。因此在气动执行器介绍时分为执行机构和调节阀两部分。气动执行器由执行机构和调节阀(调节机构)两个部分组成。根据控制信号的大小，产生相应的推力，推动调节阀动作。调节阀是气动执行器的调节部分，在执行机构推力的作用下，调节阀产生一定的位移或转角，直接调节流体的流量。

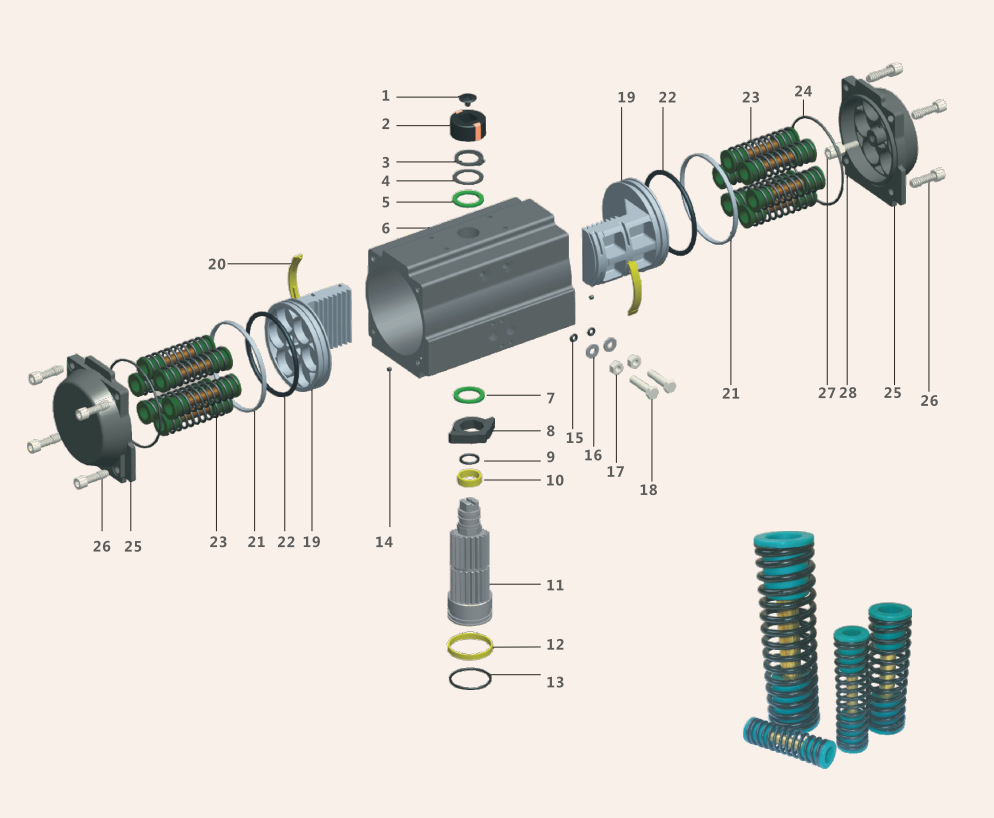

1、气动装置主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成;成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。
2、气动装置与阀门的连接尺寸应符合iso5211(底部)、 gb/t12222 和 gb/t12223 的规定。
3、带手动机构的气动装置，在气源中断时，应能用其手动机构进行气动球阀的启闭操作，面向手轮时，手轮或手柄应逆时针旋转为阀开，顺时针旋转为阀关。
4、活塞杆端部为内、外螺纹时，应有标准扳手适用的扳手口。
5、活塞的密封圈应便于更换与检修。
6、带缓冲机构的气动装置，其缓冲机构的行程长度可参照《表 1》的规定。
7、带可调缓冲机构的气动装置，应在缸体外部调节其缓冲作用的机构。
8、气缸进出气口的螺纹尺寸应符合manur norm(附件标准) sypv,gb/t7306.1、gb/t7306.2 和 gb/t7307 的规定。
气动执行器操作技术条件：
1、使用介质：压缩空气，非腐蚀性气体和油。
2、压力范围：双作用2-8bar（bar），单作用2-8bar（bar）。
3、工作温度：标准型（nbro型圈）-20~ 80℃；低温型（低温丁腈橡胶o型圈）-35~ 80℃；高温型（氟橡胶）o-环））-15~150°c。
4、行程调节：打开位置的调节范围为4°。
5、润滑：在正常工作条件下，不需要额外的润滑剂。
6、安装：适用于室内或室外安装。
7、较高的工作压力：输入气压不超过10bar（bar）。
