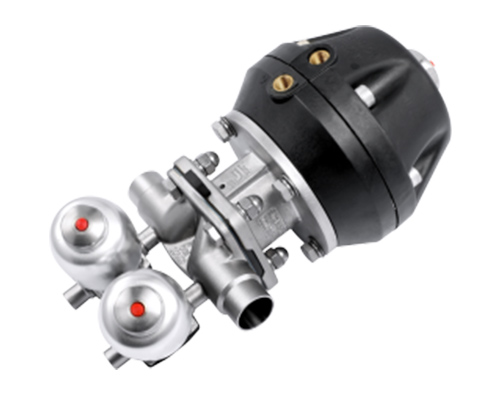

迷你型组合式多通道隔膜阀，该阀门主要应用在料液取样、生物系统、化验室等工程上，该阀具备死区= ≤3d。
●size:1/4 "-3/4"，dn6-dn15
●标准 bpe 3a din iso idf
●认证： ped/97/23/ec，3a-18-03，fda.177.2600，eg vo/1935-2004，glass ii usp glass vi chapter 88，gb4806
●最高温度：-20到150℃
●最高压力:10bar
●锻造阀体：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
●铸造阀体：1.4404/316l
●连接方式：焊接、卡箍、法兰、螺纹
●操作方式：手动和气动
该隔膜阀具有双工位气缸，流量可调式的灌装阀门。
对于要求快速灌装且杜绝物料外溢或溅出瓶子。
1#气缸工作时流量为最大；
2#气缸工作时流量为最小，也可通过流量调节装置，调节流量2#气缸工作时的流量。
建议设置
1#气缸开启液体灌装至70%—80%液位时断开，2#气缸开启灌装至合理的液位。
技术优势
具有高效率、高精度罐装，物料零溢出，超长寿命(压力2bar高达800万次)，流量可调节，双气缸设计。

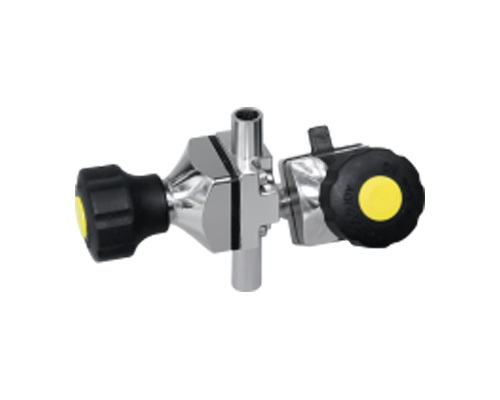

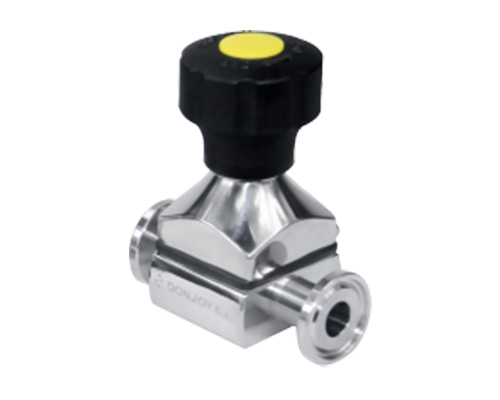

迷你手动隔膜阀主要应用在料液取样、生物系统、化验室等工程上。
该阀门应用在制药或饮料等灌装设备具有特别的优势，在3ba工作压力时，启闭次数可达到150万次寿命
●size:1/4 "-3/4"，dn6-dn15
●标准 bpe 3a din iso idf
●认证 ped/97/23/ec，3a-18-03，fda.177.2600
●最高温度：-20到150℃(取决于密封材质)(不锈钢执行器)
●最高温度：-20到130℃(取决于密封材质)(塑料执行器)
模拟信号输入：0/4-20ma，0-5v/10v
电源：dc24v ±10%
防护:ip67等级
支持手动操作
单键自整定功能
规格：1/2"-4",dn15-dn100
材质：1.4435nb2 fe≤05% ,316l,1,.4404，asme bpe 316l
连接方式：卡箍，焊接，螺纹，法兰
最高温度：-20到150℃(取决于密封材质)(不锈钢执行器)
最高温度：-20到130℃(取决于密封材质)(塑料执行器)
最高压力：单向(delta p=100%)
常闭橡胶8bar，ptfe 6bar(选项)
常闭橡胶6bar，ptfe 4.5bar(标准)
常开和双作用橡胶8bar，ptfe 6bar
◎规格：1"-4",dn25-dn100
◎压力：10bar（145 psi）
◎材质：astm 316l,1.4404,1.4435 nb2 fe＜0.5%
◎连接：卡箍、焊接、螺纹,3a bpe din sms idf iso
◎温度：-20℃ 150℃ (epdm)-4℉ 302℉（ 140℃(sip,30) 284℉）
◎阀体结构：直通、三通、u型三通、罐底阀、多通道隔膜阀
◎膜片材料：epdm ptfe(双层)/epdm/silicon/fpm(viton)
◎认证 ：3a-18-03，glass ii usp glass vi chapter 88，ped 97/23 ec,,fda177.2600
◎规格：1"-4",dn25-dn100
◎压力：10bar（145 psi）
◎材质：astm 316l,1.4404,1.4435 nb2 fe＜0.5%
◎温度：-20℃ 150℃ (epdm)-4℉ 302℉（ 140℃(sip,30) 284℉）
◎连接：卡箍、焊接、螺纹,3a bpe din sms idf iso
◎阀体结构：直通、三通、u型三通、罐底阀、多通道隔膜阀
◎膜片材料：epdm ptfe(双层)/epdm/silicon/fpm(viton)
◎认证 ：3a-18-03，ped 97/23 ec,,fda177.2600
新一代隔膜阀
donjoy公司在2015对所有的隔膜阀进行了全面的技术升级，升级后的设计更符合gmp、asme bpe，ehedg以及3a的高洁净技术要求。尤其对死角处理达到≤1d到≤3d要求。
◎规格：1"-4",dn25-dn100
◎压力：10bar（145 psi）
◎材质：astm 316l,1.4404,1.4435 nb2 fe＜0.5%
◎温度：-20℃ 150℃ (epdm)-4℉ 302℉（ 140℃(sip,30) 284℉）
◎连接：卡箍、焊接、螺纹,3a bpe din sms idf iso
◎阀体结构：直通、三通、u型三通、罐底阀、多通道隔膜阀
◎膜片材料：epdm ptfe(双层)/epdm/silicon/fpm(viton)
◎认证 ：3a-18-03，ped/97/23 ec,,fda177.2600
◆size：1"-4"，dn25-dn100
◆最高温度：-20到150℃(取决于膜片)(不锈钢执行器)
◆最高温度：-20到130℃(取决于膜片)(塑料执行器)
◆最高压力：单向(delta p=100%)
常闭橡胶8bar，ptfe 6bar(选项)
常闭橡胶6bar，ptfe 4.5bar(标准)
常开和双作用橡胶8bar，ptfe 6bar
◆换装不同的执行器可以满足更高压力等级
◆锻造阀体：1.4404/316l /1.4435 nb2 fe≤0.5%
◆铸造阀体：1.4404/316l
◆连接方式：焊接、卡箍、法兰、螺纹
◆阀体结构：2通道，3通道等
◆膜片材料：epdm ptfe(双层)/epdm/silicon/fpm(viton)
◆认证 ：3a-18-03，ped/97/23 ec,,fda177.2600

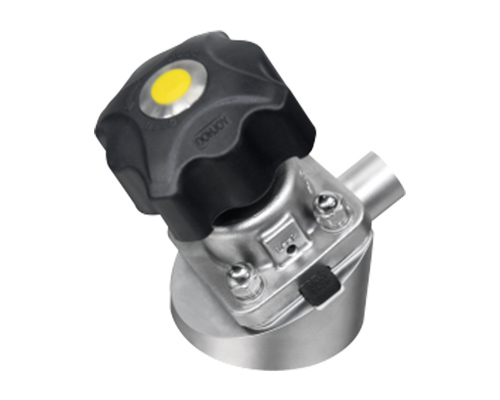

手动罐底隔膜阀，专门应用于制药罐设备的介质放空和排放。
◎规格：1"-4",dn25-dn100
◎压力：10bar（145 psi）
◎材质：astm bpe 316l,316l/1.4404,1.4435 nb2 fe＜0.5%
◎温度：-20℃ 150℃
◎连接：卡箍、焊接、螺纹,3a bpe din sms idf iso
◎阀体结构：u型三通 取样阀；u型三通
◎膜片材料：epdm ptfe(双层)/epdm/silicon/fpm(viton)
◎认证 ：3a-18-03，ped/97/23 ec,,fda177.2600
size：1 /2"-4",dn6-dn100
材质：316l/1.4404，1.4435 nb2 fe≤0.5%
温度：-20℃ 150℃（取决于密封材质）
压力：10bar
内表面：ra0.4μm，电抛光，机抛光
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

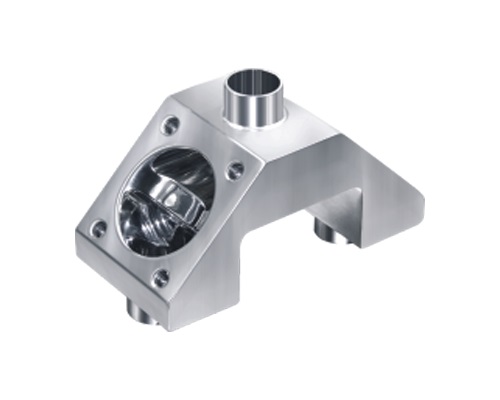

m-32b) 型多通道隔膜阀
2个控制阀3个通道
s1接口建议安装朝上
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，1.4435 nb2 fe≤0.5%
温度：-20℃ 150℃（取决于密封材质）
压力：10bar
内表面：ra0.4μm，电抛光，机抛光
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

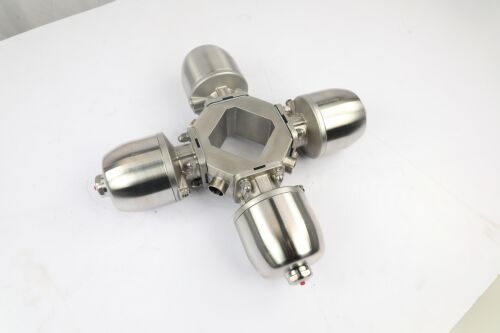

m-44a型) 多通道隔膜阀
4个控制4个通道
s2和s4建议水平安装
s1和s3建议垂直安装
该阀门进出口无方向性
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
温度：-20℃ 150℃
压力：10bar
内表面：ra0.4μm，电抛光，机抛光
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

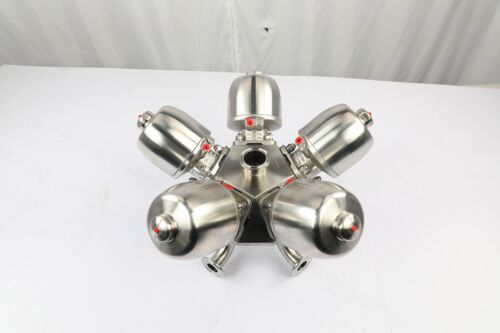

m-65a型) 多通道隔膜阀
5个阀门，6个通道
5个阀门垂直放置
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，1.4435 nb2 fe≤0.5%
温度：-20℃ 150℃
压力：10bar
内表面：ra0.4μm，电抛光，机抛光
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

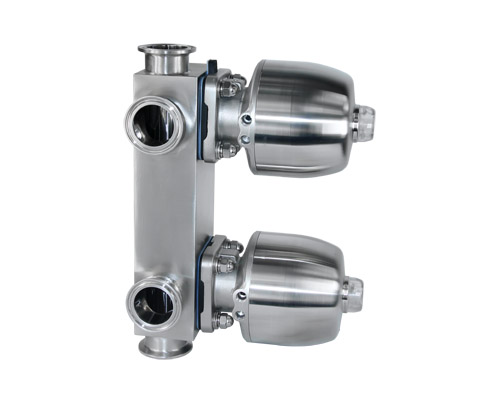

m-62a型) 多通道隔膜阀
6个通道，2个控制阀
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
温度：-20℃ 150℃
压力：10bar
内表面：ra0.4μm，电抛光，机抛光
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

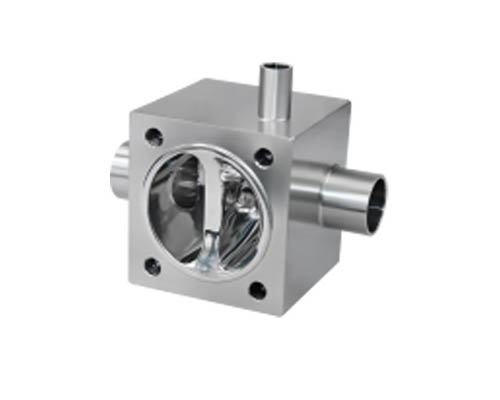

m-32e型) 多通道隔膜阀
3个通道，2个阀门
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
温度：-20℃ 150℃
压力：10bar
内表面：ra0.4μm，电抛光，机抛光
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

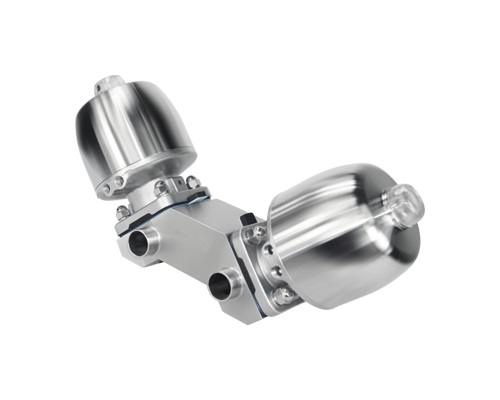

m-32a型) 多通道隔膜阀
2个控制阀，3个通道
三通换向阀
s1口建议朝上安装
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
温度：-20℃ 150℃
压力：10bar
内表面：ra0.4μm，电抛光，机抛光
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器
m-32型) 多通道隔膜阀
2个控制阀，3个通道
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
内表面：ra0.4μm
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

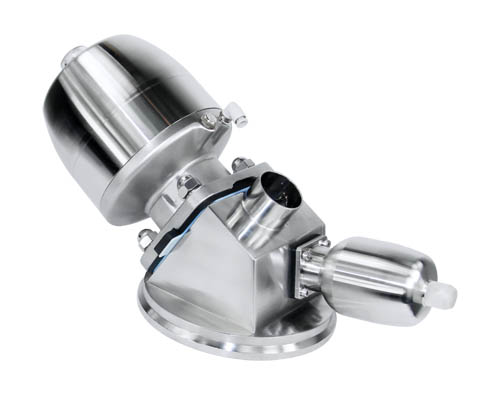

m-32b型) 多通道罐底隔膜阀
2个控制阀，3个通道
1个用水点阀座
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
内表面：ra0.4μm
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器
m-53a型) 多通道隔膜阀
3个控制阀，5个通道
1个用水点阀座
2个一体式闭环取样阀阀座
建议s1口朝上安装
死区 = ≤ 1d
size：1"-2",dn25-dn50
材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
温度：-20℃到150℃
内表面：ra0.4μm
膜片：双层膜片：epdm ptfe；单层膜片：epdm,fpm,silicon
操作方式：手动,气动
控制方式：可配置：1）控制单元c-top；2）阀门定位器il-top；3）机械阀位调节器；4）位置传感器

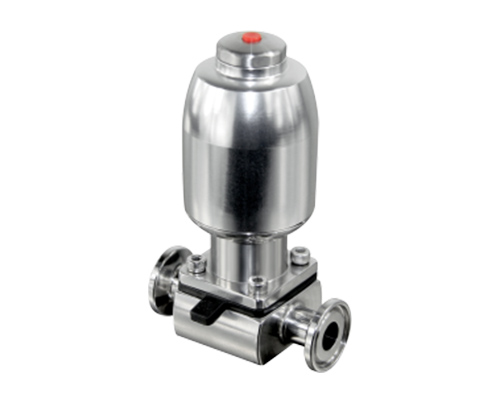

●size:1/4"-3/4"，dn6-dn15
●最高温度：-20到150℃(取决于密封材质)(不锈钢执行器)
●最高温度：-20到130℃(取决于密封材质)(塑料执行器)
●最高压力：单向(delta p=100%)
常闭橡胶8bar，ptfe 6bar(选项)
常闭橡胶6bar，ptfe 4.5bar(标准)
常开和双作用橡胶8bar，ptfe 6bar
●换装不同的执行器可以满足更高压力等级
●锻造阀体：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
●铸造阀体：1.4404/316l
●连接方式：焊接、卡箍、法兰、螺纹
●气动执行器适用于阀体：直通、三通、多通道阀体、焊接组合阀体、罐底阀
●size:1/4 "-3/4"，dn6-dn15
●标准 bpe 3a din iso idf
●认证 ped/97/23/ec，3a-18-03，fda.177.2600
●最高温度：-30到150℃(取决于密封材质)(不锈钢执行器)
●最高温度：-30到130℃(取决于密封材质)(塑料执行器)
●最高压力：10bar
●锻造阀体：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
●铸造阀体：1.4404/316l
●连接方式：焊接、卡箍、法兰、螺纹
●操作方式：手动和气动
●size:1/4 "-3/4"，dn6-dn15
●标准 bpe 3a din iso idf
●认证 ped/97/23/ec，3a-18-03，fda.177.2600
●最高温度：-20到150℃
●最高压力:10bar
●锻造阀体：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
●连接方式：焊接、卡箍、法兰、螺纹
●操作方式：手动和气动
●size:1/4 "-3/4"，dn6-dn15
●标准 bpe 3a din iso idf
●认证 ped/97/23/ec，3a-18-03，fda.177.2600
●最高温度：-20到150℃
●最高压力:10bar
●锻造阀体：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
●铸造阀体：1.4404/316l
●连接方式：焊接、卡箍、法兰、螺纹
●操作方式：手动和气动
迷你型组合式多通道隔膜阀，该阀门主要应用在料液取样、生物系统、化验室等工程上，该阀具备死区= ≤3d。
●size:1/4 "-3/4"，dn6-dn15
●标准 bpe 3a din iso idf
●认证 ped/97/23/ec，3a-18-03，fda.177.2600
●最高温度：-20到150℃
●最高压力:10bar
●锻造阀体：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
●铸造阀体：1.4404/316l
●连接方式：焊接、卡箍、法兰、螺纹
●操作方式：手动和气动

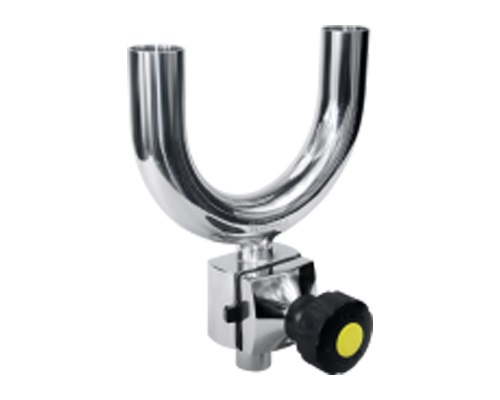

三通隔膜阀，手动或气动操作，专门应用于制药工业中的卫生和无菌过程。
◎规格：1"-4",dn25-dn100
◎压力：10bar（145 psi）
◎材质：316l/1.4404，asme bpe 316l,1.4435 nb2 fe≤0.5%
◎温度：-20℃ 150℃
◎连接：卡箍、焊接、螺纹,3a bpe din sms idf iso
◎阀体结构：u型三通 取样阀；u型三通
◎膜片材料：epdm ptfe(双层)/epdm/silicon/fpm(viton)
◎认证 ：3a-18-03，ped 97/23 ec,,fda177.2600
